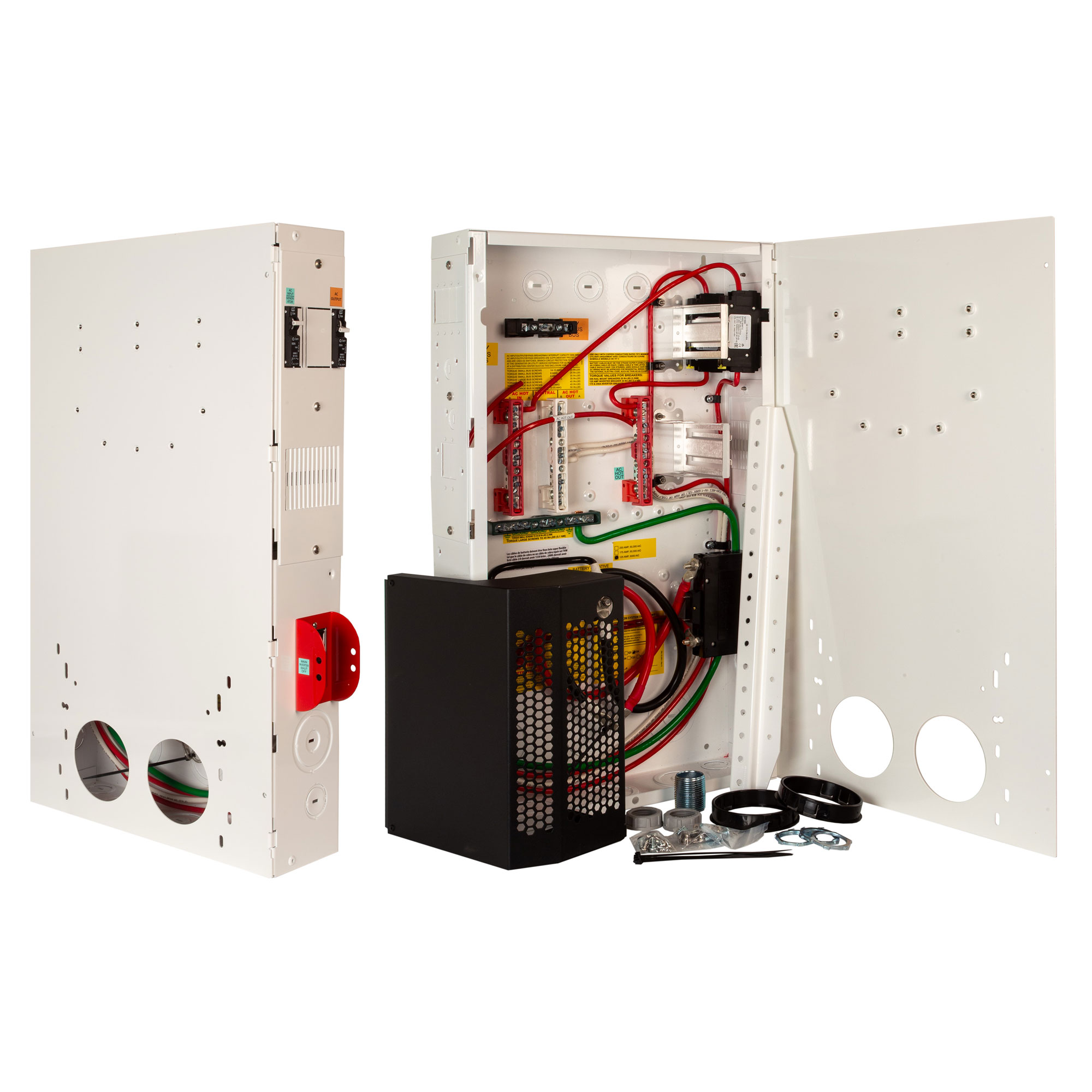

Les panneaux électriques MNE125STMPII3KUL-P et MNE125STMPII3KUL-F ont été spécialement conçus pour l'onduleur/chargeur Multi-Plus II (UL) 3 kVA/48 VCC de Victron Energy. Ces E-Panels fournissent les composants supplémentaires nécessaires pour créer un système conforme aux normes, dans un panneau compact, abordable et professionnel permettant de monter un seul onduleur ou de connecter en série* deux onduleurs 120 V CA.
L'E-Panel conçu par MidNite Solar est la norme dans les systèmes hors réseau proposés par les installateurs solaires professionnels. Le MNE125STMPII3KUL-P (primaire) fournit les déconnexions de sécurité et les connexions pour la branche 1 d'une paire d'onduleurs connectés en série, et comprend également le bypass du système d'onduleurs. Le MNE125STMPII3KUL-F (suiveur) fournit les déconnexions de sécurité et les connexions pour la branche 2 de la paire d'onduleurs connectés en série.
Les dispositifs de coupure en cas de surintensité sont un élément essentiel de tout système d'énergie renouvelable. Le MidNite E-Panel utilise des disjoncteurs RE fabriqués sur mesure afin de garantir que les systèmes bénéficient d'une protection adéquate pour les nombreux circuits CA et CC différents impliqués. Ces panneaux E-Panel intègrent une entrée PV haute tension, des sorties de contrôleur de charge, une protection contre les surintensités de l'onduleur, des circuits de charge CC, une déconnexion de l'entrée CA, un contournement de l'entrée/sortie CA, des circuits de charge CA, un circuit CC-GFP et des circuits d'entrée pour éolienne/hydro.
CARACTÉRISTIQUES
- Pré-câblé pour gagner du temps, de l'argent et réduire la complexité.
- Toutes les connexions de câblage sur site sont clairement étiquetées.
- Un commutateur de dérivation CA intégré avec capacité de courant totale de l'onduleur et un disjoncteur de déconnexion CC pour une isolation sûre et facile pour l'entretien de l'onduleur et/ou du banc de batteries.
- Disjoncteur de déconnexion CC batterie-onduleur/chargeur (125 ampères).
- Disjoncteurs de protection contre les surintensités d'entrée CA de l'onduleur.
- Disjoncteurs CA et CC à montage DIN pour un fonctionnement rapide et facile.
- Shunt CC 500 A/50 mV installé pour faciliter la connexion au moniteur d'état de la batterie.
- Boîtier et composants certifiés UL/CSA et conçus pour une utilisation en intérieur.
- Configurations disponibles pour les systèmes CA 120 V et 120/240 V.
- Barres omnibus négative, positive et de terre CC pour les charges CC et les panneaux photovoltaïques incluses.
- Support de montage fourni pour les disjoncteurs de charge/déconnexion CC sur rail DIN.
- Boîtier en acier thermolaqué blanc.
- Matériel de montage pour onduleur et contrôleur de charge.
- Supports de montage pour suspendre le panneau E au mur.
- Emplacements pour câbles d'onduleur/chargeur et de batterie, entrée/sortie PV, disjoncteurs de montage sur panneau CC.
- S'intègre directement à l'onduleur/chargeur Multi-Plus II (UL) 3 kVA/48 V CC de Victron Energy.
